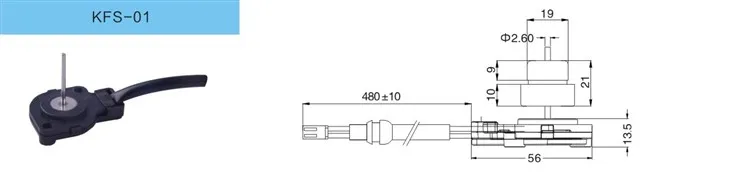

Senzor protoka filtera vode

Senzori protoka filtera vode su uređaji koji otkrivaju protok vode i izlazne signale kao što su impulsi, struje ili naponi. Izlazni signal je proporcionalan brzini protoka vode, prateći specifičnu linearnu vezu, sa odgovarajućim formulama konverzije i uporednim krivuljama. Ovo omogućava upravljanje kontrolom vode i izračunavanje protoka. Kada su upareni sa pretvaračem, senzori protoka vode takođe mogu mjeriti gubitak energije medija tokom određenog perioda, kao što su mjerači toplinske energije. Ovi senzori protoka vode se obično koriste u kombinaciji s kontrolnim čipovima, mikrokontrolerima, pa čak i PLC-ovima. Oni nude preciznu kontrolu protoka, mogućnost postavljanja protoka cirkulacije i mogu prikazati protok vode i izračunati akumulaciju protoka.

Senzori protoka vode koriste Hallov efekat Hallovih elemenata za mjerenje magnetnih fizičkih veličina. U senzoru je pozitivni pol Hallovog elementa povezan serijski sa otpornikom opterećenja, a primjenjuje se 5V DC napon, osiguravajući da je smjer struje ortogonalan smjeru magnetskog polja. Kada voda teče kroz kućište turbinskog prekidača i pokreće magnetni rotor da se okreće, stvara se rotirajuće magnetsko polje sa različitim magnetnim polovima. Ovo polje seče kroz vodove magnetne indukcije, proizvodeći visoke i niske nivoe impulsa. Frekvencija izlaznog impulsnog signala Hallovog elementa je proporcionalna brzini magnetnog rotora, što je zauzvrat proporcionalno brzini protoka vode. Ovaj signal se koristi za pokretanje plinskog bojlera. Empirijska formula za frekvenciju impulsnog signala data je jednadžbom (1):

�=8.1�−3f=8.1q−3

gdje:

�f je frekvencija impulsnog signala u Hz,

�q je brzina protoka vode u L/min.

Povratni signal sa senzora protoka vode koristi se od strane kontrolera za određivanje brzine protoka vode. Ovisno o modelu plinskog bojlera, odabire se optimalni protok pri pokretanju koji omogućava pokretanje pri ultra niskim pritiscima (ispod 0.02MPa).
